ONAFHANKELIJKE SPECIALIST IN PAKKINGEN VOOR PLATENWARMTEWISSELAARS
PAKKINGEN VOOR PLATENWARMTEWISSELAARS
Rell Heat Exchanger Services levert hoogwaardige pakkingen voor vrijwel alle merken en typen platenwarmtewisselaars van onder andere Alfa Laval, GEA, APV, Tranter, Kelvion, Funke, Hisaka, SWEP, Sondex en Vicarb.
Leverbaar in NBR, EPDM, HNBR, FKM (Viton®) en andere compounds voor industriële, maritieme, HVAC-, energie- en voedselverwerkende toepassingen.
Van een enkele vervangingspakking tot complete sets voor revisies.
Van technische selectie tot snelle levering – wij helpen u bij het vinden van de juiste pakking voor uw warmtewisselaar.
Pakkingen en onderdelen
Wat doet een pakking in een platenwarmtewisselaar?
Een pakking zorgt ervoor dat de verschillende media in een platenwarmtewisselaar gescheiden blijven en uitsluitend door de daarvoor bestemde stromingskanalen lopen.
Een versleten, beschadigde of uitgedroogde pakking kan leiden tot:
- External leak
- Interne lekkage (vermenging van medium)
- Loss of capacity
- Productieverlies
- Unplanned downtime
- Increased pressure loss
Daarom is tijdige vervanging van pakkingen, poortringen en/of liners (manchetten) essentieel voor een betrouwbare werking van uw installatie.
We work independently of brands and tailor our approach to your installation and process conditions.
Soorten rubber
Leverbare rubber soorten
Wij leveren pakkingen, poortringen, liners en overige onderdelen voor platenwarmtewisselaars voor een breed scala aan merken en types.
Bij veranderingen binnen processen geven wij graag advies welke rubbersoort het beste aansluit.
Als onafhankelijke specialist bieden wij o.a. de volgende soorten rubber aan:
Material
Werktemperatuur
Liquid medium
NBR
-20ºC / +120ºC
Water, zeewater,
minerale olie, pekel
EPDM
-35ºC / +150ºC
Heet water, stoom,
zuur, logen
VITON A
0ºC / +180ºC
Hoge temperaturen, sterke oxidatiemiddelen,
olie, zuren en logen
VITON G
0ºC / +200ºC
Hoge temperaturen, sterke oxidatiemiddelen,
olie, zuren en logen
HNBR
-20ºC / +150ºC
minerale olie en water bij hoge temperaturen
EPDMHT
-35ºC / +165ºC
Hoge temperaturen, water, olie, logen,
zuren
NBRHT
-20ºC / +130ºC
Water, zeewater,
minerale olie, pekel
CR
-40ºC / +125ºC
Ammoniak en diverse fluorhoudende koudemiddelen.
- High-quality OEM-grade alternatives
- Original parts if desired
- Technical support for selection
- Fast delivery from stock
Type pakkingbevestiging platenwarmtewisselaar
Bij platenwarmtewisselaars worden verschillende merken, plaattypes en pakkingontwerpen toegepast. Om een betrouwbare afdichting en een snelle montage te garanderen, zijn pakkingen verkrijgbaar met diverse bevestigingssystemen. De meest voorkomende uitvoeringen zijn Clip-On, Snap-On, Gelijmd (Glued) en Paraclip.
Dankzij deze verschillende bevestigingsmethoden kunnen pakkingen eenvoudig worden gemonteerd en vervangen, afhankelijk van het type warmtewisselaar en de toepassing.

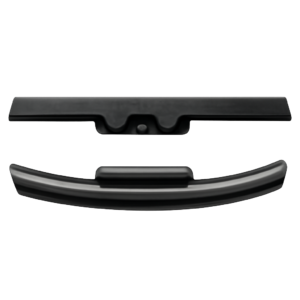

CLIP IN (PARACLIP)
Paraclip-pakkingen worden aan de warmtewisselaarplaten bevestigd met behulp van speciale bevestigingspunten die in de daarvoor bestemde openingen van de plaat klikken. Dankzij dit ontwerp kunnen de pakkingen snel en eenvoudig worden gemonteerd, terwijl een betrouwbare afdichting behouden blijft.
CLIP ON
Het unieke ontwerp maakt een snelle en eenvoudige clip-on montage mogelijk, zorgt voor een betrouwbare afdichting en maakt demontage en vervanging van de pakking bijzonder eenvoudig.
Glued (lijm)
Een van de meest betrouwbare bevestigingsmethoden, waarmee de tijd voor montage, demontage en reiniging tot een minimum wordt beperkt. Dit helpt stilstand tijdens onderhoudswerkzaamheden te verminderen en is beschikbaar voor een groot aantal typen platenwarmtewisselaars.
Pakkingen voor vrijwel alle merken en types
We supply parts for virtually all brands of plate heat exchangers, including:
Wanneer moet een pakking vervangen worden?
Pakkingen slijten door temperatuurwisselingen, chemische belasting, veroudering en langdurig gebruik.
Common signs include:
✓ Externe lekkage
Internal leak
✓ Uitgedroogde of verharde pakkingen
✓ Verminderde prestaties van de warmtewisselaar
✓ Revisie van een bestaande warmtewisselaar
Timely replacement prevents unplanned downtime and consequential damage.
OEM of aftermarket pakkingen?
Wij leveren zowel originele OEM-pakkingen als hoogwaardige aftermarket alternatieven.
OEM-pakkingen worden geproduceerd volgens de specificaties van de originele fabrikant.
Aftermarket pakkingen bieden vaak een aantrekkelijk alternatief met korte levertijden en een gunstige prijs-kwaliteitverhouding.
Depending on the application, we will advise which solution best suits your installation.
Hoe identificeren wij uw pakking?
Beschikt u niet over het typeplaatje of de datasheet van uw warmtewisselaar? In veel gevallen kunnen wij de juiste pakking alsnog identificeren.
Dit kan vaak aan de hand van:
✓ Photos of the heat exchanger
✓ Foto’s van de bestaande pakking
✓ Plate dimensions (LxW and center distances horizontally and vertically)
✓ Brand and model
✓ Process data
Hierdoor kunnen wij vaak snel de juiste vervangingspakking aanbieden, ook wanneer documentatie ontbreekt.
Frequently Asked Questions about Gaskets for Plate Heat Exchangers
Welke pakking heb ik nodig?
Het juiste pakkingmateriaal hangt af van het medium, de temperatuur, de druk en de toepassing van uw platenwarmtewisselaar. Zie bovenstaand overzicht van rubbersoorten.
Veel voorkomende materialen zijn NBR, EPDM, HNBR en FKM (Viton®). Wanneer u het merk en type van uw warmtewisselaar doorgeeft en beide vloeistoffen, helpen wij graag bij het selecteren van de juiste pakking voor uw installatie.
Beschikt u niet over het typeplaatje? In veel gevallen kunnen wij het model ook identificeren aan de hand van foto’s of afmetingen.
Wat is het verschil tussen NBR en EPDM?
NBR and EPDM are the most commonly used rubber compounds for plate heat exchangers.
NBR is mainly applied to oily media, fuels, and hydraulic fluids.
EPDM is widely used for hot water, HVAC installations, steam applications, acids, alkalis, and various food processes.
Choosing the right material is essential for the longevity of the gasket and reliable operation of the heat exchanger.
Hoe lang gaat een pakking mee?
De levensduur van een pakking is afhankelijk van de bedrijfsomstandigheden.
Factoren zoals temperatuur, druk, chemische belasting, stilstand en onderhoud hebben grote invloed op de levensduur.
In veel installaties gaan pakkingen meerdere jaren mee, maar bij intensieve of zware toepassingen kan vervanging eerder noodzakelijk zijn.
Signalen zoals lekkage, verharding, uitdroging of verminderde prestaties kunnen wijzen op slijtage van de pakkingen.
Kan ik alleen pakkingen bestellen?
Yes.
Wij leveren zowel losse pakkingen als complete pakkingsets, poortringen en liners (manchetten) voor vrijwel alle merken en typen platenwarmtewisselaars.
Daarnaast kunnen wij indien gewenst ook complete revisies uitvoeren, inclusief chemische reiniging, cracktesten (dye-check), montage van nieuwe pakkingen, druktesten en locatiewerkzaamheden.
Ook leveren wij voor alle merken en type de platen in vrijwel elk type metaalsoort.
U bent dus niet verplicht om een complete revisie af te nemen.
Verzenden jullie ook naar mijn land?
Yes.
Rell Heat Exchanger Services levert pakkingen, platen en onderdelen aan klanten binnen Nederland, Europa en diverse internationale markten.
Wij verzorgen leveringen voor industriële, maritieme, HVAC- en energiegerelateerde toepassingen.
Neem contact met ons op voor informatie over levertijden, transportmogelijkheden en verzending naar uw locatie.
Leveren jullie OEM pakkingen?
Yes.
Afhankelijk van uw wensen kunnen wij zowel originele OEM-pakkingen als hoogwaardige alternatieven leveren.
Veel klanten kiezen voor een kwalitatief alternatief vanwege de kortere levertijden en gunstigere prijsstelling.
Wij adviseren graag welke oplossing het beste past bij uw installatie, budget en toepassing.
Kunnen jullie het type identificeren?
In many cases, yes.
Wanneer het typeplaatje ontbreekt of onleesbaar is, kunnen wij vaak alsnog het juiste model identificeren aan de hand van:
✓ Foto’s van de warmtewisselaar (overzicht en van de zijkant zodat we de platen kunnen tellen)
✓ Foto’s van platen of pakkingen
✓ Afmetingen van de platen
✓ Aantal platen
✓ Process data
Hierdoor kunnen wij vaak alsnog de juiste pakkingen, platen of andere onderdelen aanbieden zonder dat u het exacte typenummer hoeft te kennen.
Why Rell
Specialized knowledge of plate heat exchangers
Independent advice
Fast turnaround times
Ample stock position
Worldwide delivery
Practical and solution-oriented approach
We combine technical depth with direct communication and short lines.
